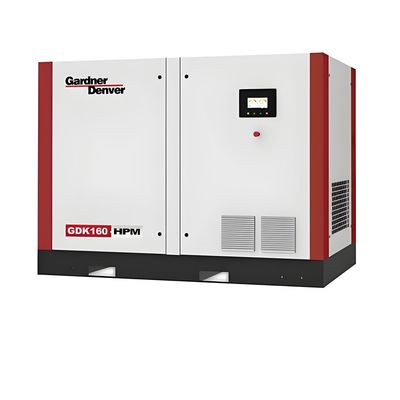

เครื่องอัดอากาศสกรูขนาดเล็ก 90-160kW ใช้น้ำมัน 7-12.5barg 13-31.5m³/นาที

รายละเอียดสินค้า:

เครื่องอัดอากาศสกรูน้ำมันขนาดเล็ก GDK90-160KW ใช้เทคโนโลยีสกรูขั้นสูง ผสมผสานกับการออกแบบที่มีประสิทธิภาพสูงและลักษณะการใช้เชื้อเพลิงต่ำ ออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรม การผลิต การก่อสร้าง และสาขาอื่นๆ ที่ต้องการแหล่งอากาศที่เสถียร ผลิตภัณฑ์ชุดนี้เป็นที่รู้จักในด้านความน่าเชื่อถือสูง การประหยัดพลังงาน การปกป้องสิ่งแวดล้อม และต้นทุนการบำรุงรักษาต่ำ และเหมาะสำหรับสถานการณ์การใช้งานแรงดันไฟฟ้าปานกลางและสูง

คุณสมบัติหลัก:

มอเตอร์ความถี่คงที่ประสิทธิภาพสูง

เครื่องอัดอากาศซีรีส์ความถี่คงที่ของ Grandenford ติดตั้งมอเตอร์อะซิงโครนัสสามเฟสและไดรฟ์โดยตรงด้วยเกียร์ และมอเตอร์เป็นไปตามมาตรฐาน IEC60034-30 ระดับประสิทธิภาพพลังงาน lE3
มอเตอร์หลักได้รับการคัดเลือกอย่างระมัดระวังตามความต้องการของเครื่องอัดอากาศ ทั้งแรงบิดและโหลดสามารถตอบสนองความต้องการพิเศษได้
มาตรฐานการออกแบบเพื่อเพิ่มประสิทธิภาพของมอเตอร์และค่าสัมประสิทธิ์กำลังภายใต้สภาวะโหลด ค่าสัมประสิทธิ์ที่ปรับให้เหมาะสมนี้มีข้อได้เปรียบด้านประสิทธิภาพประมาณ 5% เมื่อเทียบกับมอเตอร์อื่นๆ

โครงมอเตอร์

โครงและฝาท้ายของมอเตอร์ทำจากเหล็กหล่อและอลูมิเนียมหล่อ ซึ่งให้การรองรับแบริ่งที่ปลอดภัยยิ่งขึ้น ทำให้มั่นใจได้ถึงระยะห่างที่สม่ำเสมอระหว่างโรเตอร์และแกนหมุน และทำให้มั่นใจได้ว่าส่วนประกอบข้อต่อที่ใช้จะขนานกันอย่างถาวรและเหมือนหน้าแปลน

การออกแบบไฟฟ้า

ความเร็วในการออกแบบ แรงบิด และพารามิเตอร์การทำงานทั้งหมดเป็นไปตามข้อกำหนดของโหลดของคอมเพรสเซอร์ ประสิทธิภาพของมอเตอร์และค่าสัมประสิทธิ์กำลังได้ถึงระดับที่เหมาะสม ซึ่งสามารถตอบสนองความต้องการปริมาณลมของเครื่องอัดอากาศซีรีส์ GDK

แบริ่ง

แบริ่งไอเสียสุญญากาศที่ปลายไดรฟ์และแบริ่งลูกกลิ้งที่ปลายไอเสียให้การรองรับที่แข็งแกร่งสำหรับการทำงานของเครื่องอัดอากาศ เวลาการใช้งานเฉลี่ยของแบริ่งขนาดใหญ่เหล่านี้คือ 135,000 ชั่วโมง ซึ่งประมาณ 8 เท่าของมาตรฐาน NEMA แบริ่งสองประเภทนี้ถูกระบายความร้อนด้วยน้ำหล่อเย็นที่ไหลผ่านร่องแบริ่ง ทำให้กระบวนการหล่อลื่นง่ายขึ้น

วัสดุฉนวน

มอเตอร์ประสิทธิภาพสูงซีรีส์ GDK ใช้ฉนวนคลาส F และอุณหภูมิเพิ่มขึ้นคลาส B ภายใต้สภาวะโหลดต่อเนื่อง อุณหภูมิแวดล้อมสูงสุดที่อนุญาตสามารถเข้าถึง 155 ℃ อุณหภูมิมีความสำคัญอย่างยิ่งต่ออายุการใช้งานของเครื่องยนต์ และการพิจารณาเป็นพิเศษนี้ทำให้มอเตอร์ซีรีส์ GDK มีความน่าเชื่อถือมากขึ้น มีอายุการใช้งานยาวนานขึ้น และปรับตัวเข้ากับสภาพแวดล้อมที่รุนแรงได้ดีขึ้น

เกรดการป้องกัน

มอเตอร์ประสิทธิภาพสูงซีรีส์ GDK ใช้มอเตอร์แบบปิดที่มีระดับการป้องกัน IP55 ป้องกันฝุ่นและความชื้นเข้าสู่มอเตอร์ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่ามอเตอร์สามารถทำงานได้ตามปกติแม้ในสภาพแวดล้อมที่รุนแรง

โฮสต์

โฮสต์เป็นส่วนสำคัญของเครื่องอัดอากาศแบบสกรู เจตนาเดิมของการออกแบบโฮสต์คือเพื่อให้มั่นใจในคุณภาพที่เชื่อถือได้ ประสิทธิภาพที่เสถียร และประสิทธิภาพการทำงานสูง ซึ่งไม่เพียงแต่ช่วยลดความเบี่ยงเบนในการผลิตเท่านั้น แต่ยังช่วยให้ติดตั้งโฮสต์ได้อย่างแม่นยำ และส่วนประกอบอื่นๆ บางส่วนในเครื่องอัดอากาศให้การสนับสนุนและการควบคุมที่สำคัญสำหรับการทำงานที่เชื่อถือได้ของโฮสต์ ซีรีส์ GDK90-160 ใช้โฮสต์ประสิทธิภาพสูงที่ออกแบบใหม่ โดยมีประสิทธิภาพการใช้พลังงานโดยเฉลี่ยเพิ่มขึ้นกว่า 10% และบรรลุการทำงานที่เชื่อถือได้ในระยะยาว

1. การจัดเรียงจุดหล่อลื่นอย่างพิถีพิถันสามารถส่งน้ำมันหล่อลื่นไปยังตำแหน่งที่ต้องการได้อย่างมีประสิทธิภาพ ปรับปรุงความน่าเชื่อถือ และลดการใช้พลังงาน
2. การออกแบบเกียร์ขั้นสูงช่วยให้การส่งพลังงานขับเคลื่อนมีประสิทธิภาพและเชื่อถือได้มากขึ้น
3. กระปุกเกียร์แบบบูรณาการสามารถลดการสูญเสียแรงต้านลมและความยาวของระบบส่งกำลัง ทำให้ประสิทธิภาพมีประสิทธิภาพมากขึ้นและการบำรุงรักษาสะดวกยิ่งขึ้น
4. การจัดเรียงแบริ่งที่ได้รับการปรับปรุงช่วยลดแรงต้าน ปรับปรุงการจัดการพลังงาน และเพิ่มความน่าเชื่อถือและประสิทธิภาพ
5. ระบบส่งกำลังแบบปิดผนึกที่ไม่ต้องบำรุงรักษาไม่จำเป็นต้องบำรุงรักษาเป็นประจำและสามารถป้องกันความเสียหายที่เกิดจากฝุ่นและความชื้น
6. โปรไฟล์โรเตอร์สกรูที่ปรับให้เหมาะสมสามารถปรับปรุงประสิทธิภาพการใช้พลังงานและปริมาณไอเสียได้อย่างมาก ในขณะเดียวกันก็ลดต้นทุนพลังงาน
7. การจัดเรียงแบริ่งแรงเสียดทานต่ำช่วยเพิ่มประสิทธิภาพการใช้พลังงาน
8. การหล่อลื่นเกียร์ที่เหมาะสมช่วยเพิ่มความน่าเชื่อถือในการทำงานและลดการใช้พลังงานโดยการฉีดน้ำมันหล่อลื่นเข้าไปในบริเวณที่เกียร์ประกบกันอย่างชาญฉลาด
9. ช่องทางเข้าและออกที่คล่องตัวช่วยลดแรงดันตก
10. กระบวนการฉีดเชื้อเพลิงที่เหมาะสมช่วยลดอุณหภูมิและปรับปรุงประสิทธิภาพในระหว่างกระบวนการอัด

โหมดการส่ง

มอเตอร์และโฮสต์ของผลิตภัณฑ์ซีรีส์การแปลงความถี่แม่เหล็กถาวร GDK ใช้ระบบขับเคลื่อนโดยตรงแบบโคแอกเซียล ซึ่งเป็นการออกแบบที่มีประสิทธิภาพ น่าเชื่อถือ และแข็งแกร่งยิ่งขึ้น การส่งกำลังแบบโคแอกเซียลช่วยลดการสูญเสียทางกลของอุปกรณ์ เช่น สายพานและเกียร์ วิธีการเชื่อมต่อแบบโคแอกเซียลส่งผลให้ประสิทธิภาพการส่งกำลังสูงขึ้น ในขณะเดียวกันก็รักษาความเป็นโคแอกเซียลถาวร ฐานเครื่องจักรถูกปิดผนึกอย่างสมบูรณ์เพื่อป้องกันสิ่งสกปรกในอากาศและรับประกันการส่งกำลังที่ราบรื่น

ระบบรับอากาศเย็นที่มีประสิทธิภาพ

ตัวกรองอากาศเข้า
ประสิทธิภาพของตัวกรองอากาศเข้าสูงถึง 99.5% โดยมีความแม่นยำมากกว่า 3 ไมครอน ตัวกรองอากาศเข้าและวาล์วอากาศเข้าเชื่อมต่อโดยตรง ทำให้เปลี่ยนได้สะดวกยิ่งขึ้น วาล์วอากาศเข้าที่รวมกับโซลินอยด์วาล์วช่วยลดการเชื่อมต่อท่อ ลดจุดรั่วไหล ลดความต้านทานอากาศเข้า เพิ่มประสิทธิภาพการดูด และปรับปรุงประสิทธิภาพการอัด
ตัวกรองอากาศเคลือบนาโนที่มีประสิทธิภาพพร้อมประสิทธิภาพการกรองสูง โดยมีเป้าหมายที่ 0.3um ซึ่งมากกว่าวัสดุกรองทั่วไปถึงสามเท่า

ช่องอากาศเข้าเย็นอิสระ
GDK ได้ออกแบบช่องอากาศเข้าเย็นอิสระใหม่ ซึ่งมีอุณหภูมิอากาศเข้าน้อยกว่า ปริมาณอากาศมากกว่า แรงดันตกน้อยกว่า และปรับปรุงประสิทธิภาพของโฮสต์อย่างมาก
ลดอุณหภูมิไอเสียของเครื่องทั้งหมด ยืดอายุการใช้งานของท่อ และปรับปรุงประสิทธิภาพของคูลเลอร์อย่างมาก

ระบบระบายความร้อน

ซีรีส์ GDK ใช้การจัดเรียงออยล์คูลเลอร์และอาฟเตอร์คูลเลอร์แบบอิสระ เมื่อเทียบกับการจัดเรียงคูลเลอร์แบบเชื่อมแบบดั้งเดิม จะหลีกเลี่ยงความล้มเหลวของคูลเลอร์ที่เกิดจากการรวมตัวของความเค้นจากความร้อนที่รอยเชื่อมเนื่องจากค่าสัมประสิทธิ์การขยายตัวที่แตกต่างกันของน้ำมันหล่อเย็นและอากาศอัด และยืดอายุการใช้งานของคูลเลอร์ การเปลี่ยนคูลเลอร์ทำได้สะดวกกว่า ประหยัดค่าใช้จ่ายในการใช้งานและการบำรุงรักษาของลูกค้า

• การออกแบบท่ออากาศอิสระสำหรับการระบายความร้อนด้วยน้ำมันและการระบายความร้อนด้านหลัง - ทำลายโหมดการออกแบบแบบขนานแบบดั้งเดิม ติดตั้งการระบายความร้อนด้วยน้ำมันและการระบายความร้อนด้านหลังแยกกันสองด้าน ขจัดอิทธิพลของความเค้นจากความร้อนและการขยายตัวจากความร้อนโดยพื้นฐาน
• การติดตั้งด้านข้าง เมื่อเทียบกับการติดตั้งด้านบน มีประสิทธิภาพการบำรุงรักษาหลังการขายสูงกว่า
• ท่ออากาศเป็นอิสระอย่างสมบูรณ์ ลดการใช้พลังงานของพัดลมในขณะที่มั่นใจได้ว่าส่วนประกอบหลักสามารถบรรลุผลการระบายความร้อนที่ต้องการ
• การระบายความร้อนแบบซิงโครไนซ์ของส่วนประกอบภายในของตัวเครื่องผ่านท่ออากาศด้านหลัง ไม่เพียงแต่ระบายความร้อนเท่านั้น แต่ยังให้ฉนวนกันเสียงและการลดเสียงรบกวนสำหรับเครื่องทั้งหมด
• อาฟเตอร์คูลเลอร์ขนาดใหญ่<10 º C CTD (ระบายความร้อนด้วยอากาศและระบายความร้อนด้วยน้ำ) สามารถปรับให้เข้ากับสภาพแวดล้อมที่ค่อนข้างรุนแรง ทำให้มั่นใจได้ว่าเครื่องทั้งหมดจะทำงานได้ตามปกติที่อุณหภูมิแวดล้อม 46 º C

 Cพัดลมระบายความร้อน

• การควบคุมความเร็วตัวแปร

พัดลมใช้ตรรกะการควบคุมแบบสตาร์เดลต้าเพื่อลดพลังงานการแปลงความถี่ พัดลมสามตัวเชื่อมโยงกันเพื่อควบคุม ปรับปรุงประสิทธิภาพการใช้พลังงานของตัวเครื่อง และรับประกันประสิทธิภาพการระบายความร้อน

• การติดตั้งแบบเอียง

พัดลมระบายความร้อนด้วยน้ำมันติดตั้งในแนวทแยงมุมเหนือคูลเลอร์ ทำให้มั่นใจได้ถึงการไหลเวียนของอากาศระบายความร้อนในขณะที่ประหยัดพื้นที่ของตัวเครื่องอย่างมาก มุมเอียงผ่านการจำลอง FEA ที่เข้มงวดเพื่อให้แน่ใจว่ามีผลการระบายความร้อนที่ดีขึ้น

• การบำรุงรักษาแบบดึง

พัดลมระบายความร้อนสามารถเลื่อนไปตามรางเลื่อนด้านล่างเพื่อการบำรุงรักษา ซึ่งสามารถดำเนินการได้ง่ายโดยคนคนเดียว ซึ่งช่วยเพิ่มประสิทธิภาพของบริการหลังการขายของพัดลมอย่างมาก

• พัดลมระบายความร้อนแบบดูด

ลดอุณหภูมิการดูดที่พื้นผิวของคูลเลอร์ กระจายอากาศอย่างสม่ำเสมอบนพื้นผิวของคูลเลอร์ และปรับปรุงประสิทธิภาพการระบายความร้อนและการถ่ายเทความร้อน เมื่อเทียบกับวิธีการระบายความร้อนแบบเป่า การระบายความร้อนแบบดูดไม่มีมุมอับและมีผลการระบายความร้อนที่ดีกว่า

ระบบท่อ

• ส่วนประกอบเชื่อมต่อทั้งหมดในพื้นที่สำคัญถูกปิดผนึกด้วยหน้าปลายโอริงยางฟลูออรีน
• ความเป็นไปได้ในการรั่วไหลถูกกำจัดเกือบทั้งหมด และการเชื่อมต่อสามารถทำซ้ำได้ไม่สิ้นสุด
• กำจัดระยะห่างตามแนวแกนที่จำเป็นสำหรับการเชื่อมต่อแบบปิดผนึกทั่วไป
• ความทนทานต่อสารเคมี

ซีลโอริงเป็นโครงสร้างการซีลที่มีประสิทธิภาพมากกว่า ซึ่งป้องกันการรั่วไหลของน้ำมันตามมาตรฐานของสมาคมผู้ผลิตรถยนต์แห่งอเมริกา เมื่อเทียบกับซีลการเชื่อมต่อแบบเกลียวทั่วไป วิธีการซีลขั้นสูงนี้ช่วยขจัดระยะห่างตามแนวแกน ติดตั้งง่าย และชิ้นส่วนเชื่อมต่อจะไม่เสียรูปเนื่องจากการยึดแน่น ซึ่งช่วยปรับปรุงระดับการป้องกันการรั่วไหลโดยพื้นฐาน
เครื่องทั้งหมดใช้การออกแบบหน้าแปลนแบบเดียวกัน - ลดชิ้นส่วนที่เปราะบางและอำนวยความสะดวกในการบำรุงรักษา
ส่วนประกอบของตัวเครื่องทนต่ออุณหภูมิสูง - รวมถึงโซลินอยด์วาล์วอากาศเข้า ท่อ ส่วนประกอบอิเล็กทรอนิกส์ ฯลฯ ทั้งหมดเป็นไปตามมาตรฐานความทนทานต่ออุณหภูมิสูงที่สูงกว่า 100 º C

ระบบแยกน้ำมันและก๊าซ

แกนแยกน้ำมันใช้แกนแยกน้ำมันชนิดพับ+พันแบบพิเศษ ทำจากวัสดุไฟเบอร์พิเศษหลายชั้นและสองขั้นตอนเสริมแรง มีพื้นที่แยกขนาดใหญ่ อัตราการไหลช้า ผลการแยกที่ดีเยี่ยม อายุการใช้งานยาวนาน และมีความแม่นยำ 0.5 ไมครอน ทำให้มั่นใจได้ว่าปริมาณน้ำมันไอเสียของตัวเครื่องน้อยกว่า 3ppm
การออกแบบแกนแยกน้ำมันแบบบูรณาการที่เป็นนวัตกรรมใหม่สำหรับท่อส่งคืนทุติยภูมิ ขจัดความจำเป็นในการบำรุงรักษาท่อส่งคืนทุติยภูมิแยกต่างหาก ลดความสูงของตัวเครื่อง และปรับปรุงประสิทธิภาพการบริการหลังการขาย

แพลตฟอร์ม IoT ของเครื่องอัดอากาศ iConn

แพลตฟอร์ม IoT ของเครื่องอัดอากาศ iConn มีวัตถุประสงค์เพื่อให้ลูกค้ามีการจัดการข้อมูลแบบเรียลไทม์ของระบบอากาศอัดได้อย่างสบายใจ ซึ่งจะช่วยเพิ่มเสถียรภาพของตัวเครื่องให้สูงสุด ในเวลาเดียวกัน ด้วยข้อมูลเชิงลึกและการวิเคราะห์ข้อมูลขนาดใหญ่ ช่วยให้ Grundfos และลูกค้าปรับปรุงบริการอย่างต่อเนื่องและปรับปรุงประสิทธิภาพการผลิต

ส่วนประกอบของแพลตฟอร์ม Internet of Things ได้แก่

• ฮาร์ดแวร์ - สำหรับเครื่องจักรใหม่ สามารถจัดหาตัวควบคุมพร้อมกล่องข้อมูลฝังตัวเป็นมาตรฐานจากโรงงาน สำหรับตัวเครื่องที่มีอยู่หลังการขาย สามารถติดตั้งอุปกรณ์ขอบเพื่อเชื่อมต่อและอ่านข้อมูลตัวควบคุมของตัวเครื่อง
• การสื่อสาร - ถ่ายโอนข้อมูลจากตัวควบคุมและอุปกรณ์ขอบไปยังคลาวด์ผ่านเครือข่าย 4G
• ซอฟต์แวร์ - รวมถึงแพลตฟอร์มการจัดการภายในของ Grundfos และแพลตฟอร์มไคลเอนต์ที่ผู้ใช้ปลายทางใช้ ซึ่งรวมถึงเวอร์ชันเว็บและแอป
• ทีมสนับสนุนด้านเทคนิค

ฟังก์ชัน Chinandenfu IoT Platform iConn

• รายงานพารามิเตอร์การทำงานของตัวเครื่องและฟังก์ชันการรายงาน
• การตรวจสอบสถานะการทำงานของตัวเครื่อง การแจ้งเตือนข้อผิดพลาด และการแจ้งเตือนเหตุการณ์ตามข้อมูลแบบเรียลไทม์
• การวิเคราะห์การวินิจฉัยปัญหาด้านการใช้พลังงานและความน่าเชื่อถือโดยอิงจากการวิเคราะห์เชิงคาดการณ์

 พื้นที่ใช้งาน

• อุตสาหกรรมการผลิต: รถยนต์ การแปรรูปเชิงกล การฉีดขึ้นรูป การพ่น ฯลฯ
• อาหารและยา: การบรรจุ การบรรจุ การลำเลียงด้วยลม (ต้องมีการประมวลผลภายหลัง)
• อุตสาหกรรมอิเล็กทรอนิกส์: การติดตั้งพื้นผิว SMT การผลิตเครื่องมือความแม่นยำ
• อื่นๆ: การขุด การก่อสร้าง สิ่งทอ ฯลฯ

ฟังก์ชันและข้อมูลจำเพาะของผลิตภัณฑ์

การบรรจุและการขนส่ง:

บรรจุภัณฑ์สินค้า:
เครื่องอัดอากาศสกรูน้ำมันขนาดเล็กมาในกล่องกระดาษแข็งที่แข็งแรง โดยมีรูปภาพและข้อมูลจำเพาะของผลิตภัณฑ์พิมพ์อยู่ด้านนอก ภายใน ผลิตภัณฑ์ถูกบรรจุอย่างปลอดภัยด้วยแผ่นโฟมเพื่อป้องกันความเสียหายระหว่างการขนส่ง
การขนส่ง:
เวลาในการจัดส่งมาตรฐานของเราคือ 3-5 วันทำการ สำหรับการจัดส่งแบบเร่งด่วน โปรดติดต่อทีมบริการลูกค้าของเรา เราจัดส่งผ่านผู้ให้บริการที่เชื่อถือได้ เช่น UPS, FedEx และ USPS และมีหมายเลขติดตามเพื่อความสะดวกของคุณ

คำถามที่พบบ่อย:

ถาม: ชื่อแบรนด์ของผลิตภัณฑ์นี้คืออะไร
ตอบ: ชื่อแบรนด์ของผลิตภัณฑ์นี้คือ Aipu
ถาม: หมายเลขรุ่นของผลิตภัณฑ์นี้คืออะไร
ตอบ: หมายเลขรุ่นของผลิตภัณฑ์นี้คือ เครื่องอัดอากาศสกรูน้ำมันขนาดเล็ก
ถาม: ผลิตภัณฑ์นี้ผลิตที่ไหน
ตอบ: ผลิตภัณฑ์นี้ผลิตในประเทศจีน
ถาม: ผลิตภัณฑ์นี้มีการรับรองใดๆ หรือไม่
ตอบ: ใช่ ผลิตภัณฑ์นี้ได้รับการรับรองโดย ce.ul
ถาม: ปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้คืออะไร
ตอบ: ปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้คือ 1 ชิ้น
ถาม: ราคาของผลิตภัณฑ์นี้สามารถต่อรองได้หรือไม่
ตอบ: ใช่ ราคาของผลิตภัณฑ์นี้สามารถต่อรองได้
ถาม: รายละเอียดบรรจุภัณฑ์สำหรับผลิตภัณฑ์นี้คืออะไร
ตอบ: รายละเอียดบรรจุภัณฑ์สำหรับผลิตภัณฑ์นี้คือ ตู้คอนเทนเนอร์
ถาม: ระยะเวลาในการจัดส่งสำหรับผลิตภัณฑ์นี้คือเท่าใด
ตอบ: ระยะเวลาในการจัดส่งสำหรับผลิตภัณฑ์นี้คือ 10 วัน
ถาม: เงื่อนไขการชำระเงินสำหรับผลิตภัณฑ์นี้คืออะไร
ตอบ: เงื่อนไขการชำระเงินสำหรับผลิตภัณฑ์นี้คือ tt
ถาม: ความสามารถในการจัดหาผลิตภัณฑ์นี้คืออะไร
ตอบ: ความสามารถในการจัดหาผลิตภัณฑ์นี้คือ 10000t/y
